矿山压力监测系统
本系统用于矿山工作面与巷道围岩的顶板动态监测，具有监测可靠、传输稳定、数据真实有效、展示分析更全面的特点。
本系统对矿山压力（包括工作面支架工作阻力、顶板离层位移、锚杆/索载荷应力、围岩应力及巷道形变等）进行实时在线监测，运用多参量、智能感知、数字信号处理、无线网络（Mesh/Wifi/4G/5G）通讯、数字孪生（GIS地图与数字仿真）等技术，以核心预警算法为依托，为矿井工作面和巷道顶板动态监测信息可视化、智能化分析与日常动态管控提供科学依据与决策管理。
本系统用于矿山工作面与巷道围岩的顶板动态监测，具有监测可靠、传输稳定、数据真实有效、展示分析更全面的特点。
本系统对矿山压力（包括工作面支架工作阻力、顶板离层位移、锚杆/索载荷应力、围岩应力及巷道形变等）进行实时在线监测，运用多参量、智能感知、数字信号处理、无线网络（Mesh/Wifi/4G/5G）通讯、数字孪生（GIS地图与数字仿真）等技术，以核心预警算法为依托，为矿井工作面和巷道顶板动态监测信息可视化、智能化分析与日常动态管控提供科学依据与决策管理。
系统特点
01-全链路无线覆盖
监测区域不用铺设专门的线路，各传感器之间快速构架通信网络，无线通信距离可达200米（无遮挡）。
02-立体化数据展示和预警
系统监测展示预警、区域监测展示预警、测点监测展示预警，智能终端智能展示预警，所有节点具备声光报警功能，实现超前管控。
03-分仓式结构设计
核心监测设备采用分仓式设计，以便在井下潮湿环境中使用，减少线路板损坏，便于监测与维护。
04-持久续航稳定运行
采用DSP数字信号处理技术，将日常功耗下降至一半，在实现无线监测的同时，传感器内置双电池组供电，每组采用4节高性能电池，使用寿命不低于12个月。
05-尖端革新技术
1、容栅式顶板离层传感器
2、巷道激光扫描仪（激光雷达）
3、区域智能显示终端
4、Mesh/Wifi 6/4G/5G无线通讯传输
5、大容量长时供电、持久续航、保障系统监测稳定

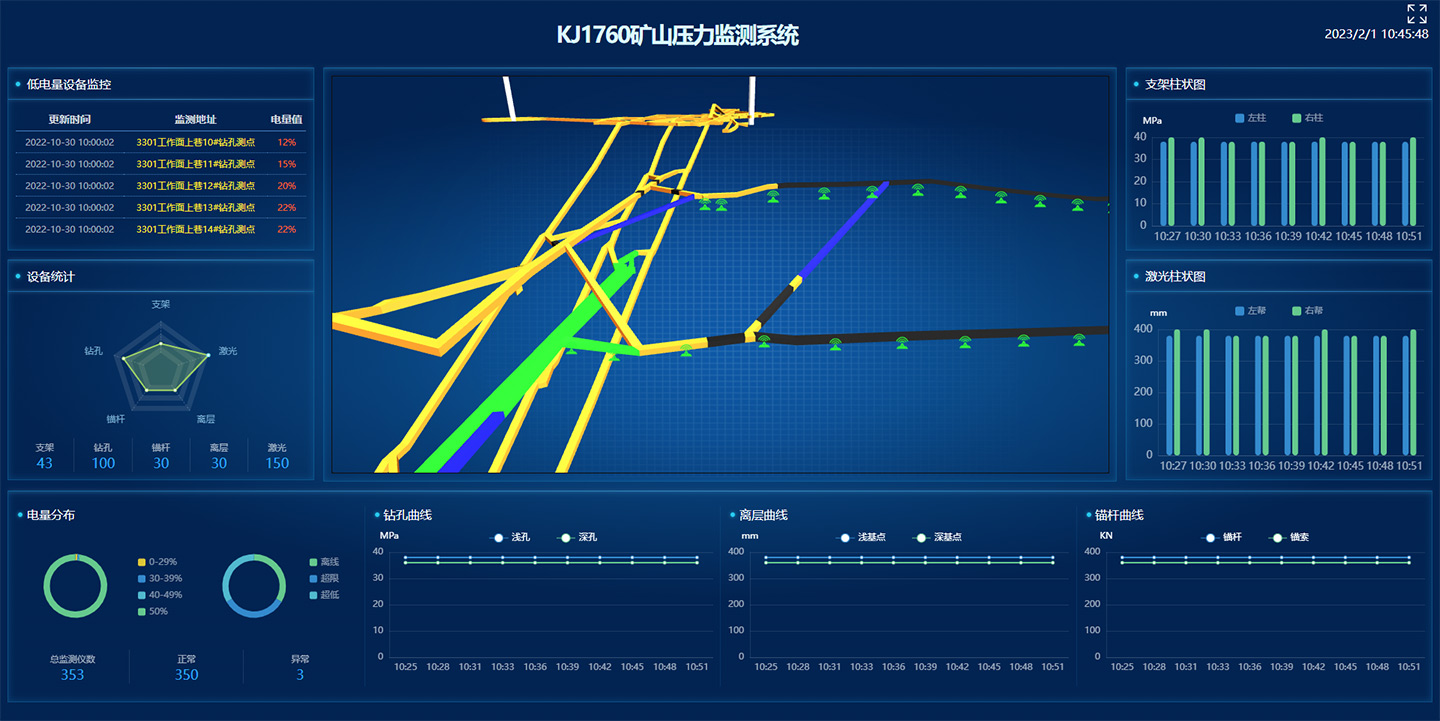

系统展示
监测内容
|
序号 |
项目名称 |
对应传感器 |
|
1 |
支架工作阻力/姿态监测 |
矿用本安型液压支架压力变送器 |
|
矿用本安型倾角传感器 |
||
|
2 |
顶板离层位移变化监测 |
矿用顶板离层传感器 |
|
3 |
巷道锚杆（索）载荷应力监测 |
矿用锚杆（索）应力传感器 |
|
4 |
巷道收敛变形/移近量监测 |
矿用本安型激光测距仪 |
|
矿用本安型位移传感器 |
||
|
矿用本安型巷道激光扫描仪 |
||
|
5 |
围岩或煤体应力监测 |
矿用本安型钻孔应力变送器 |
主要参数
系统主要参数
监测服务器操作系统
Windows Sever
数据库平台
MySQL
通信网络
工业环网/Wifi/4G/5G/无线自组网Mesh
通信结构
井上井下数据传输
工业环网，不低于20Km
传输分站至采集分站
RS485，不低于2Km
采集分站至数据采集仪
200m（无线传输，无遮挡）
Wifi/4G/5G
400m（无线传输，无遮挡）
监测容量
区域测点传感器数量＞500
监测内容
|
序号 |
项目名称 |
对应传感器 |
|
1 |
支架工作阻力/姿态监测 |
矿用本安型液压支架压力变送器 |
|
矿用本安型倾角传感器 |
||
|
2 |
顶板离层位移变化监测 |
矿用顶板离层传感器 |
|
3 |
巷道锚杆（索）载荷应力监测 |
矿用锚杆（索）应力传感器 |
|
4 |
巷道收敛变形/移近量监测 |
矿用本安型激光测距仪 |
|
矿用本安型位移传感器 |
||
|
矿用本安型巷道激光扫描仪 |
||
|
5 |
围岩或煤体应力监测 |
矿用本安型钻孔应力变送器 |
主要参数
系统主要参数
监测服务器操作系统
Windows Sever
数据库平台
MySQL
通信网络
工业环网/Wifi/4G/5G/无线自组网Mesh
通信结构
井上井下数据传输
工业环网，不低于20Km
传输分站至采集分站
RS485，不低于2Km
采集分站至数据采集仪
200m（无线传输，无遮挡）
Wifi/4G/5G
400m（无线传输，无遮挡）
监测容量
区域测点传感器数量＞500
